合肥醫藥檢驗實驗室凈化系統裝飾裝修工程
來源：www.vv7vv8.cn 作者：空氣好凈化
發布時間:2021-07-07 11:53:45點擊:次
一、項目概況
項目名稱：醫藥檢驗實驗室凈化系統工程
項目規模：2000㎡
項目地址：安徽合肥
本案工程為空調工程部分設計方案，是在原平面的基礎上根據甲方的要求，并結合相關空調設計依據，對設計范圍的空調通風系統進行設計。
二、設計依據
1、建設單位提供的設計要求任務書。
2、《民用建筑供暖通風與空氣調節設計規范》 (GB50736-2012)
3、《空氣調節設計手冊》 (第二版)
4、《通風與空調工程施工質量驗收規范》 (GB50243-2002)
5、《建筑給排水及采暖工程施工質量驗收規范》 (GB50242-2002)
6、《公共建筑節能設計標準》 (GB50189-2015)
7、《通風與空調工程施工規范》 (GB50738-2011)
8、《綜合醫院建筑設計規范》 (GB51039-2014)
9、《建筑設計防火規范 》 (GB50016-2014)
10、《醫院潔凈手術部建筑技術規范》 (GB50333-2013)
11、《潔凈室施工及驗收規范》 (GB50591-2010)
12、《醫院消毒衛生標準》 (GB15982-2012)
13、《空氣過濾器》 (GB/T14295-2008)
14、《高效空氣過濾器》 (GB/T13554-2008)
三、設計依據
1、室外設計參數
夏季空調計算干球溫度 35.5℃
夏季計算空調濕球溫度 28.2℃
冬季空調計算干球溫度 -1.5℃
冬季計算相對濕度（最冷月平均） 77%
2、舒適性空調室內設計參數
室內空調設計溫度 22-26℃
相對濕度 40-60%
四、空調機組/設備配置

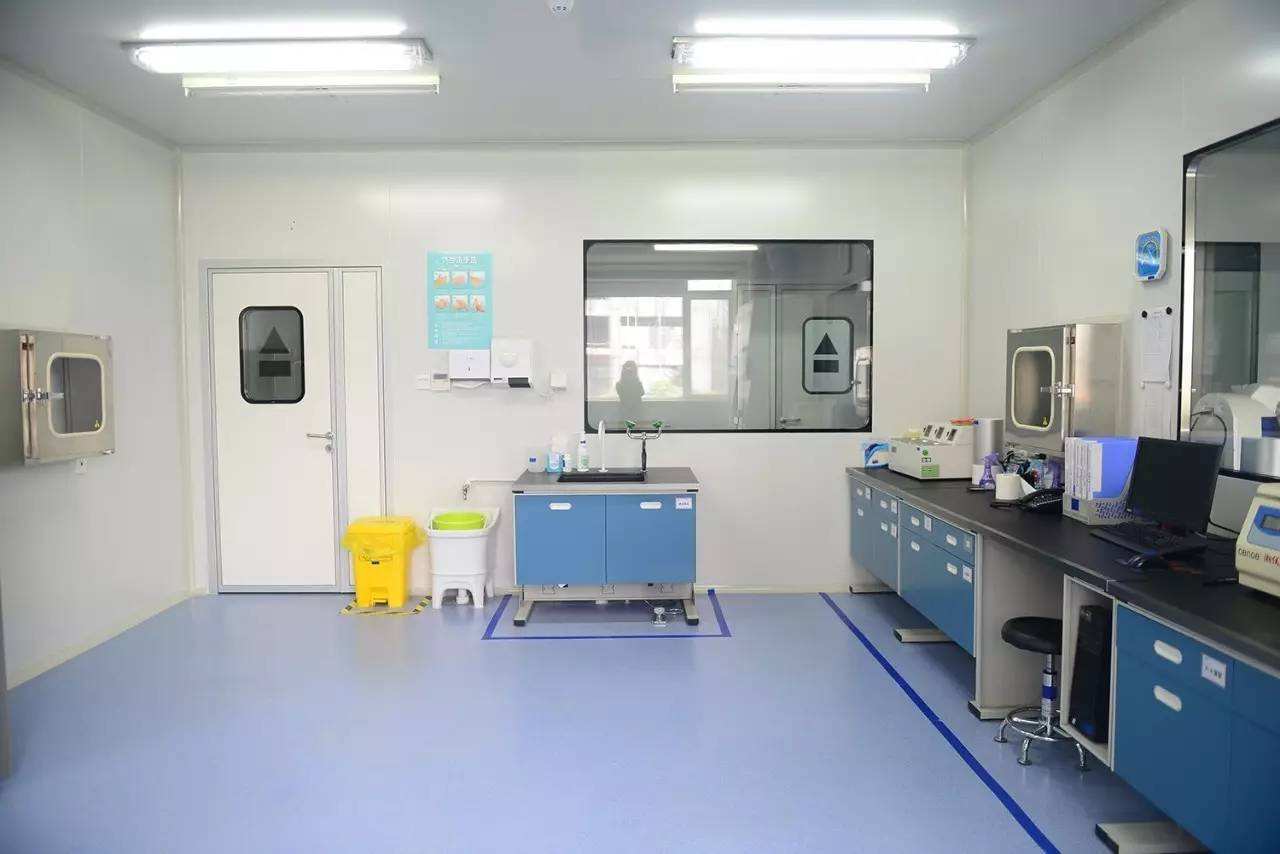

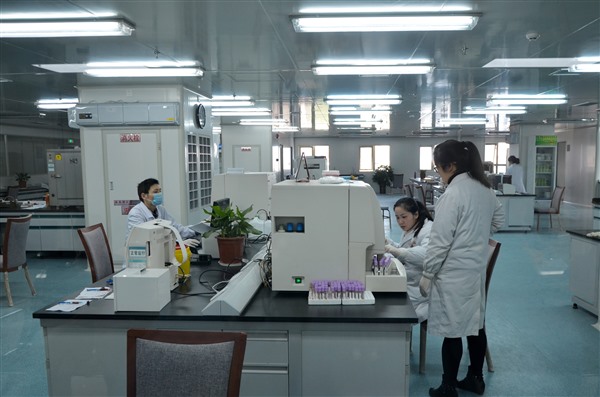

檢驗科：潔凈區設計采用一臺自取新風空調機組；普通空調區采用風機盤管加新風的形式，設一臺新風機集中供應風機盤管。
五、冷熱源系統設計
1、本工程空調冷熱源設計采用一套模塊化風冷式冷（熱）水機組提供。此外，本工程空調水系統采用兩管制，空調水系統采用水平同程。設計要求供水溫度為7℃,回水溫度為12℃；熱水設計供水溫度為45℃，回水溫度為40℃。設計要求提供至設備層或設備機房的冷凍水/采暖水供回水總管的壓差大于0.2MPa，供水壓力少于1MPa。
2、每個凈化空氣處理系統均配置獨立的電加熱器，保障系統溫濕度調節的可靠性。
3、潔凈系統冷熱負荷匯總：
六、加濕系統設計
本工程采用電極式蒸汽加濕器，加濕用水采用自來水，自來水由甲方提供，設計要求供水壓力在0.2~0.6MPa之間。
檢驗科潔凈區：冬季空調設計最大加濕量為12kg/h。
七、排風系統設計
1、檢驗科--潔凈區：潔凈走廊、微量元素室、試劑準備區、擴曾分析區一臺排風機，標本準備間設計一臺排風機，無菌室、接種培養室、清洗室設計一臺排風機，HIV設計一臺排風機。
2、潔凈區排風口配置中效過濾器，普通區排風口配置尼龍網。其他區域在污洗間、洗浴間、辦公室分別設計排風系統。
八、自控系統設計
1、凈化空調自動化控制系統設計選用多功能數字控制器、結合溫濕度傳感器、電動比例積分調節閥、風閥執行器等控制設備，對系統的風量、溫度、濕度進行精確控制。
2、溫度控制：溫濕度傳感器檢測室內回風溫度，送往控制器，控制器將信號與溫度設定值進行比較，輸出控制信號控制冷熱水調節閥及電加熱，精確控制凈化空氣處理機組的送風溫度。
3、濕度控制：溫濕度傳感器檢測室內回風濕度，送往控制器，控制器將信號與濕度設定值進行比較，輸出控制信號控制冷熱水調節閥、電加熱及加濕器，精確控制凈化空氣處理機組的送風濕度。
4、凈化空氣處理機組風機電機控制：變頻啟動；正常高速運行，值班工況低速運行；實現變頻、定頻、應急通風三種運轉模式；壓差傳感器檢測系統阻力變化，變頻器自動調整風機馬達轉速節能運行。
5、設備運行監控：風機電機運行、故障狀態監控；系統缺風壓差監控；各級過濾器壓差報警監控；加濕器運行、故障狀態監控；電加熱高溫報警狀態監控。
6、室內控制功能：設置室內控制面板，實現遠程啟停控制、值班控制功能，實現溫、濕度顯示及溫度調節功能。
7、機房現場控制功能：配置智能控制柜，除了實現室內控制面板的所有功能外，實現控制器參數修改功能，各種設備運行、故障狀態監控功能，各級過濾器堵塞報警顯示功能。
